Druhy kabelů a jejich správné použití v elektroinstalaci

Kabely jsou zásadní v každé elektroinstalaci, ať už se jedná o domácnost nebo průmyslové prostředí. Správné používání různých druhů kabelů, včetně znalosti jejich značení a průřezu vodiče, zajišťuje bezpečnost a efektivitu elektrických systémů.

Hlavní druhy elektrických kabelů a jejich základní použití

Hlavní druhy elektrických kabelů zahrnují kabely CYKY, CYSY a H05VV-F, přičemž každý typ má své specifické použití. Kabel CYKY se běžně používá pro domovní elektroinstalace, přičemž typické průřezy vodičů jsou 1,5 mm² pro osvětlení a 2,5 mm² pro zásuvky. Kabel CYSY je určen především pro přenos signálu, což jej činí ideálním pro aplikace jako je telefonní nebo datová kabeláž.

Kabel CYKY (kytara) je jedním z nejběžněji používaných kabelů v domácnostech. Je určen pro připojení osvětlení a zásuvek. Průřez vodiče 1,5 mm² se doporučuje pro osvětlení, zatímco 2,5 mm² je standardní pro zásuvky, což zajišťuje dostatečný přenos elektrického proudu. Na druhé straně, kabel CYSY je flexibilní a má menší průměr, což je výhodné pro instalace, kde je potřeba pružnost a snadná manipulace.

Přehled typů kabelů a jejich použití

Při výběru správného kabelu pro domácí elektroinstalaci je třeba brát v úvahu jak dimenzování kabelů, tak i jejich určení. Důležité je také barevné značení elektrických vodičů, které pomáhá určit, který vodič je fáze (L), nulový vodič (N) a zemnící vodič (PE). Například černý a hnědý vodič obvykle označuje fázi, modrý je neutrální a žlutozelený slouží pro uzemnění.

Při správném používání různých druhů kabelů a jejich průřezů zajistíte bezpečnou a efektivní elektroinstalaci.

Jak správně vybrat kabel pro konkrétní elektroinstalaci

Při výběru správného kabelu pro elektrickou instalaci je klíčové zohlednit několik faktorů, které ovlivňují výkon a bezpečnost celé elektroinstalace. V první řadě je to průřez vodiče, který by měl odpovídat výkonu spotřebiče a podmínkám uložení. Například pro osvětlení je obvyklým standardem průřez 1,5 mm², zatímco pro zásuvky se doporučuje 2,5 mm².

Délka trasy kabelu hraje také významnou roli, neboť ovlivňuje pokles napětí. Čím delší je kabel, tím větší je odpor, což může vést k nižší účinnosti spotřebičů. Pro delší trasy je tedy potřeba provést výpočet průřezu, aby se zajistilo, že pokles napětí zůstane v přijatelných mezích.

Kroky pro správný výběr kabelu:

1. Zjistěte výkon spotřebiče – zjistěte, kolik wattů váš spotřebič potřebuje k provozu.
2. Vypočítejte potřebný průřez vodiče – podle výkonu a délky trasy určete, jaký průřez je nutný, aby nedošlo k přetížení.
3. Zvažte podmínky uložení – pokud budete kabely ukládat do vlhkého prostředí nebo do trubek, je nutné zvolit kabel s odpovídající ochranou.
4. Vyberte vhodný typ kabelu – pro většinu domácích elektroinstalací je ideální použití kabelu CYKY, který má dobrou odolnost a flexibilitu.

Pro správné dimenzování kabelů je také dobré znát základní pravidla pro značení kabelů. Například vodič fáze (L) je většinou hnědé nebo černé barvy, neutrální vodič (N) je modrý a ochranný vodič (PE) je žluto-zelený. Pokud potřebujete propojit dva elektrické dráty, je důležité provést to bezpečně a správně – použijte vhodné konektory a ujistěte se, že jsou dobře izolované.

Pokud si nejste jisti, jak vybrat správný kabel pro elektrickou instalaci, nebo pokud plánujete složitější projekty, doporučuji konzultaci s odborníkem. Důkladné posouzení všech aspektů pomůže předejít problémům a zajistit bezpečnost vaší elektroinstalace.

Pro více informací o různých druzích kabelů a jejich použití navštivte Wikipedia).

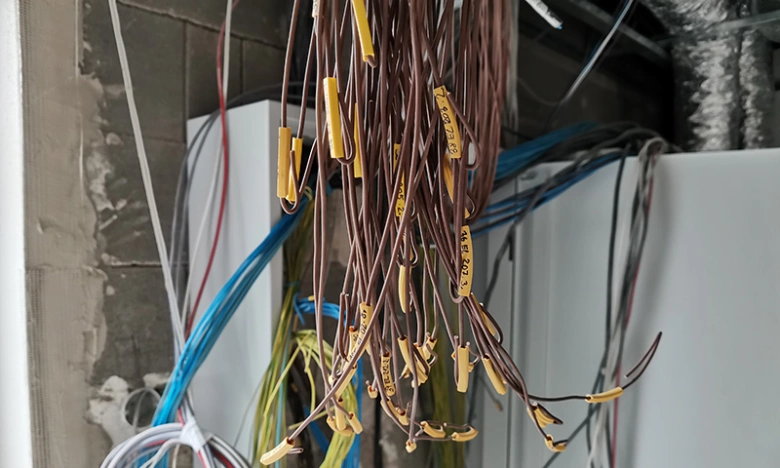

Značení kabelů a vodičů písmeny a barevné kódování

Značení kabelů a vodičů je klíčovým prvkem, který usnadňuje práci s elektroinstalacemi. Porozumění písmenům a barevnému kódování je zásadní pro bezpečné a správné používání elektrických vodičů.

Význam písmen v označení kabelů

Označení kabelů obsahuje písmena, která vyjadřují specifické vlastnosti a použití daného typu kabelu. Například kabel CYKY je určen pro pevné instalace a je vhodný pro venkovní použití, zatímco CYSY je flexibilní a vhodný pro mobilní aplikace. H05VV-F je další běžně používaný typ, který se využívá v domácnostech a pro přenos elektrického proudu na menší vzdálenosti. Každý z těchto typů má odlišné vlastnosti, které ovlivňují jejich použití v praxi.

Barevné značení vodičů v elektrických instalacích

Barevné značení vodičů je důležité pro bezpečné a správné zapojení elektroinstalace. Podle platných norem se fáze L značí hnědou nebo černou barvou, což je důležité pro identifikaci živého vodiče. Neutrální vodič N je vždy modrý, zatímco ochranný vodič PE má zelenožlutou barvu. Tato barevná kódování pomáhají elektrikářům a uživatelům rozlišovat mezi jednotlivými vodiči a minimalizovat riziko chybných připojení. Dodržování těchto norem zajišťuje bezpečnost a funkčnost elektrických zařízení.

Tip: Při práci s elektroinstalací vždy dbejte na správné značení vodičů a dodržujte platné normy. Tím zajistíte bezpečné a efektivní použití elektrických kabelů.

Jak bezpečně spojit dva elektrické vodiče

Spojování vodičů je klíčovým krokem v elektroinstalaci, který vyžaduje přesnost a dodržení bezpečnostních zásad. Existují tři hlavní metody, jak bezpečně spojit dva elektrické dráty: krimpování, pájení a použití svorkovnic. Každá z těchto metod má své výhody a specifické použití.

Krimpování je bezpečná a rychlá metoda, při které se konec vodiče zasune do krimpovacího konektoru a následně se utáhne pomocí krimpovacího nástroje. Tato technika zajišťuje pevné spojení a je ideální pro měděné i hliníkové vodiče. Důležité je vybrat správný průměr konektoru, který odpovídá průřezu vodiče.

Pájení zvyšuje pevnost spoje a vytváří elektricky vodivý spoj, což je výhodné zejména tam, kde je nutná vysoká mechanická stabilita. Při pájení je třeba použít pájecí drát a páječku. Přejděte na následující kroky, abyste se ujistili, že spojení je provedeno správně:

1. Příprava vodičů – Odkryjte konec vodiče asi 1-2 cm a zajistěte, aby byl čistý a bez oxidace.
2. Zahřátí – Zahřejte pájecí místo páječkou a přidejte pájecí drát, dokud se nezapeče.
3. Chlazení – Nechte spoj vychladnout, dokud není pevný, a vyhněte se pohybu během procesu.

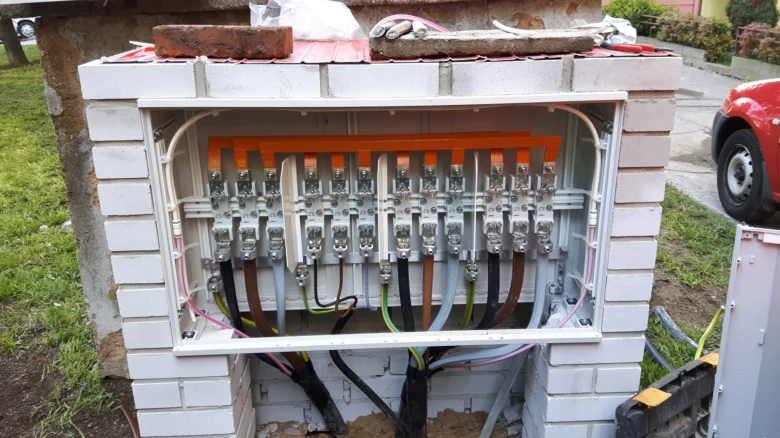

Použití svorkovnic je další efektivní metodou. Svorkovnice umožňuje snadné spojení vodičů bez nutnosti pájení nebo krimpování. Stačí jednoduše umístit vodiče do svorkovnice a utáhnout šrouby. Při tomto postupu je důležité správně označit vodiče podle barevného značení (např. fáze L, neutrální N).

Bezpečnost elektroinstalace je zásadní. Při spojování vodičů si dejte pozor na následující chyby:

• Používání nevhodných nástrojů – Používejte kvalitní nářadí, které zajistí bezpečné a pevné spojení.
• Nedostatečná izolace – Po dokončení spojení je důležité je důkladně izolovat, aby se předešlo zkratu.
• Zmatek v barevném značení vodičů – Ujistěte se, že znáte význam barevného značení vodičů a dodržujete standardy (např. černá pro fázi, modrá pro neutrální).

Tip: Při práci s elektroinstalací vždy odpojte zdroj napájení a používejte osobní ochranné pomůcky.

S těmito metodami a zásadami budete schopni bezpečně ukončit a spojit elektrické vodiče. Dbejte na důslednost v postupu a používejte správné materiály pro úspěšné provedení každého spojení.

Typické chyby při používání kabelů a jak se jim vyhnout

Nevhodný průřez vodiče a jeho důsledky

Použití vodiče s nevhodným průřezem může mít vážné následky. Například vodiče s průřezem 1,5 mm² jsou vhodné pouze pro nízké zátěže, zatímco 2,5 mm² je doporučeno pro většinu domácí elektroinstalace. Když použijete příliš tenký vodič pro vysoké zatížení, dojde k jeho přehřátí, což může vést k riziku požáru. V případě, že vodič nedokáže unést elektrický proud, zvyšuje se teplota, což může způsobit tavení izolace a následné zkraty. Proto je důležité důkladně zvážit dimenzování kabelů podle plánovaného zatížení.

• Ujistěte se, že průřez vodiče odpovídá zatížení.
• Při elektroinstalaci používejte doporučené průměry pro různé aplikace.
• Zvažte použití vodičů s vyšší teplotní odolností.

Tip: Při plánování elektroinstalace se vždy poraďte s odborníkem, který vám pomůže vybrat správný průřez vodiče.

Špatné spojení a značení vodičů

Špatné spojení vodičů může mít za následek vážné elektrické zkraty, což může vést k poškození zařízení nebo dokonce k požáru. Při spojování vodičů je klíčové dodržovat správné techniky a používat vhodné spojovací materiály. Značení kabelů je stejně důležité, protože nesprávné označení fází, neutrálního vodiče a zemního vodiče může způsobit zmatek při údržbě a opravách. Například fáze je obvykle označena černou nebo hnědou barvou, zatímco neutrální vodič je modrý a zemní vodič žlutozelený. Pokud dojde k záměně, může to vést k nebezpečným situacím.

• Vždy používejte kvalitní spojovací materiály.
• Pečlivě dodržujte barevné značení elektrických vodičů.
• Ověřte, že jsou všechny spoje pevné a bezpečné.

Tip: Při práci s elektrickými vodiči vždy mějte po ruce barevnou tabulku značení, abyste se vyhnuli chybám při instalaci a údržbě.

Parametry kabelů: průřez, počet žil, materiál a teplotní odolnost

Parametry kabelů jsou zásadní při výběru správného typu pro elektroinstalaci. V této části se zaměříme na důležité technické parametry, jako jsou průřez vodiče, počet žil, materiál a teplotní odolnost, které ovlivňují funkčnost a bezpečnost elektrických kabelů.

Průřez vodiče a počet žil

Běžné průřezy elektrických vodičů jsou 1,5 mm² a 2,5 mm². Tyto hodnoty se používají v domácích elektroinstalacích, kde 1,5 mm² je vhodné pro osvětlení a 2,5 mm² pro zásuvkové obvody. Počet žil se obvykle pohybuje mezi 3 a 5. Například kabely s 3 žilami (fáze, neutrální a ochranný vodič) se často používají pro jednofázové obvody, zatímco 5žilové kabely jsou určeny pro složitější instalace, které vyžadují více fází a ochranný vodič.

Materiál vodiče a teplotní odolnost

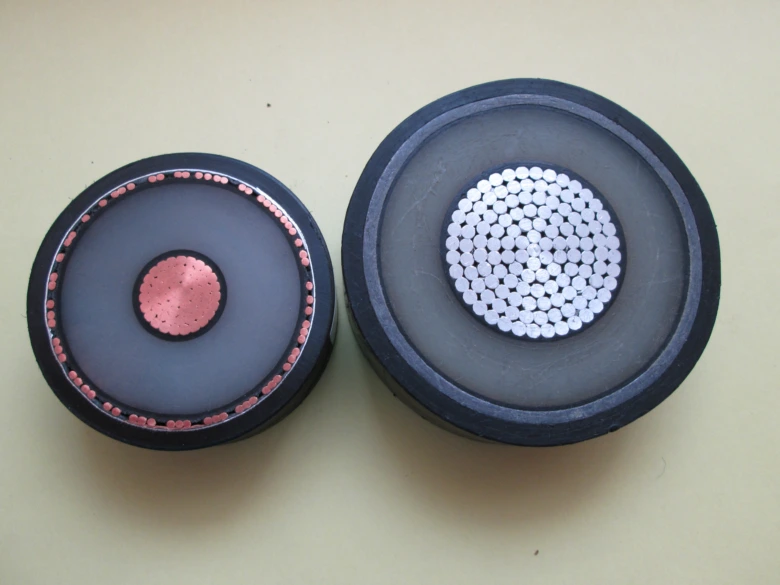

Nejčastějšími materiály používanými pro elektrické vodiče jsou měď a hliník. Měď se vyznačuje výbornou vodivostí a mechanickou odolností, což ji činí ideální volbou pro většinu elektroinstalací. Hliník je lehčí a levnější alternativou, ale jeho vodivost je nižší, což může vyžadovat větší průřez pro stejnou zatížitelnost. Teplotní odolnost kabelů se pohybuje v rozmezí od −40 °C do +70 °C, což zajišťuje jejich funkčnost v různých prostředích.

Znalost těchto parametrů vám pomůže správně používat různé druhy kabelů a zajistit bezpečné a efektivní elektroinstalace. Vždy se ujistěte, že vybíráte kabely podle specifikací, které odpovídají požadavkům vaší instalace.

Časté dotazy

Jaké jsou základní druhy elektrických kabelů používaných v domácnosti?

Mezi základní druhy patří kabely CYKY s průřezy 1,5 mm² pro osvětlení a 2,5 mm² pro zásuvky, dále CYSY pro telefonní vedení a flexibilní H05VV-F.

Jak vybrat správný průřez kabelu pro zásuvky?

Pro zásuvky se běžně používá kabel CYKY s průřezem 2,5 mm², který zajišťuje bezpečný přenos proudu do spotřebičů s vyšším výkonem.

Co znamenají písmena CYKY a CYSY na kabelech?

CYKY označuje kabel s PVC izolací pro pevné uložení, CYSY je kabel určený pro telefonní a signálové vedení s měděným opletením.

Jak se rozlišují vodiče fáze L a neutrální vodič N podle barev?

Fáze L je označena hnědou nebo černou barvou, neutrální vodič N modrou barvou a ochranný vodič PE zelenožlutou barvou podle platných norem.

Jak správně spojit dva elektrické vodiče?

Spojování vodičů se provádí krimpováním, pájením nebo použitím svorkovnic. Konce vodičů se odizolují na správnou délku, spoje se izolují smršťovací bužírkou nebo izolační páskou.

Jaké jsou typické chyby při používání elektrických kabelů?

Časté chyby jsou použití nevhodného průřezu vodiče, špatné spojení vodičů a nesprávné značení, které mohou vést k přehřátí nebo zkratu.

Jaká je teplotní odolnost běžných elektrických kabelů?

Standardní teplotní odolnost kabelů je od −40 °C do +70 °C, což umožňuje jejich použití v různých podmínkách.

Kdy je nutné dimenzovat kabel podle délky trasy?

Při delších trasách kabelů je třeba zvážit úbytek napětí a zvětšit průřez vodiče, aby se předešlo poklesu výkonu a přehřátí.

Jaké materiály se používají pro vodiče v kabelech?

Nejčastěji se používá měď pro její vysokou vodivost, alternativně hliník pro nižší hmotnost a cenu.

Co je třeba dodržovat při značení kabelů?

Je důležité dodržovat barevné kódování a písmenové značení podle platných norem, aby byla zajištěna bezpečnost a správná identifikace vodičů.

Jaké jsou hlavní rozdíly mezi kabely CYKY a CYSY?

Kabel CYKY má pevnou měděnou linku a je určen pro pevné uložení, zatímco CYSY je flexibilnější s vícežilnými vodiči pro pohyblivé spoje.

Jak správně dimenzovat průřez kabelu podle výkonu spotřebiče?

Průřez kabelu se určuje podle maximálního proudu spotřebiče, například pro 16 A se běžně používá kabel s průřezem 2,5 mm².

Jaké jsou tři základní druhy vodičů v elektrických kabelech?

Fázový vodič (L), neutrální vodič (N) a ochranný vodič (PE) tvoří základní tři druhy vodičů.

Jak se správně značí ochranný vodič PE barevně?

Ochranný vodič PE je standardně označen žluto-zelenou barvou podle normy ČSN.

Jaký kabel je vhodný pro venkovní instalace s ochranou proti vlhkosti?

Pro venkovní použití se často používá kabel CYKY-J s přídavnou izolací a ochranou proti vlhkosti.
